发电机常见种类

作为一种价格低廉、运行可靠、无温室气体排放的新型发电系统，风力发电系统的安装容量正在以每年超过30%的增长率在世界范围得到日益广泛的应用，已经形成一个年产值超过五十亿美元的全球性产业。但是用于边远地区独立供电的小型风力发电系统还需要克服很多技术上的难点才能得以广泛的应用。随着我国对“三农”投入力度加大，经济持续快速发展，广大农、牧、渔民对改善生活环境，提高生活质量，解决生活用电的迫切要求，采用小型风力发电系统为局部负载提供电力，不仅可以减少一次性巨额投资，还可以免除火力发电系统的温室气体排放，改善环境和农村地区的能源结构，有益于可持续性发展。

风力发电机是将风能转换为机械功、并带动发电机运转来发电的。广义地说，它是一种以太阳为热源，以大气为工作介质的热能利用发动机。风力发电利用的是自然能源。相对柴油发电要好的多。但是若应急来用的话，还是不如柴油发电机。风力发电不可视为备用电源，但是却可以长期利用。

风力发电机组的控制系统是采用工业微处理器进行控制，一般都由多个CPU并列运行，其自身的抗干扰能力强，并且通过通信线路与计算机相连，可进行远程控制，这大大降低了运行的工作量。所以风机的运行工作就是进行远程故障排除和运行数据统计分析及故障原因分析。

风机的大部分故障都可以进行远程复位控制和自动复位控制。风机的运行和电网质量好坏是息息相关的，为了进行双向保护，风机设置了多重保护故障，如电网电压高、低，电网频率高、低等，这些故障是可自动复位的。由于风能的不可控制性，所以过风速的极限值也可自动复位。还有温度的限定值也可自动复位，如发电机温度高，齿轮箱温度高、低，环境温度低等。风机的过负荷故障也是可自动复位的。

除了自动复位的故障以外，其它可远程复位控制故障引起的原因有以下几种：

1、风机控制器误报故障；

2、各检测传感器误动作；

3、控制器认为风机运行不可靠。

对风电场设备在运行中发生的情况进行详细的统计分析是风电场管理的一项重要内容。通过运行数据的统计分析，可对运行维护工作进行考核量化，也可对风电场的设计，风资源的评估，设备选型提供有效的理论依据。

每个月的发电量统计报表，是运行工作的重要内容之一，其真实可靠性直接和经济效益挂钩。其主要内容有：风机的月发电量，场用电量，风机的设备正常工作时间，故障时间，标准利用小时，电网停电，故障时间等。

风机的功率曲线数据统计与分析，可对风机在提高出力和提高风能利用率上提供实践依据。通过对风况数据的统计和分析，掌握各型风机随季节变化的出力规律，并以此可制定合理的定期维护工作时间表，以减少风资源的浪费。

风力发电机组是将风能转化为电能的机械。从能量转换的角度看，风力发电机组由两大部分组成：其一是风力机，它的功能是将风能转换为机械能；其二是发电机，它的功能是将机械能转换为电能。

小型风力发电系统结构一般由风轮、发电机、尾舵和电气控制部分等构成。常规的小型风力发电机组多由感应发电机或永磁同步发电机加AC/DC变换器、蓄电池、逆变器组成。在风的吹动下，风轮转动起来，使空气动力能转变成了机械能（转速+扭矩）。风轮的轮毂固定在发电机轴上，风轮的转动驱动了发电机轴的旋转，带动永磁三相发电机发出三相交流电。风速的不断变化、忽大忽小，发电机发出的电流和电压也随着变化。发出的电经过控制器的整流，由交流电变成了具有一定电压的直流电，并向蓄电池进行充电。从蓄电池组输出的直流电，通过逆变器后变成了220V的交流电，供给用户的家用电器。

风力发电机根据应用场合的不同又分为并网型和离网型风力机。离网型风力发电机亦称独立运行风力机，是应用在无电网地区的风力机，一般功率较小。独立运行风力机一般需要与蓄电池和其他控制装置共同组成独立运行风力机发电系统。这种独立运行系统可以是几kW乃至几十kw，解决一个村落的供电系统，也可以是几十到几百W的小型风力发电机组以解决一家一户的供电。

由于风能的随机性，发电机所发出电能的频率和电压都是不稳定的，以及蓄电池只能存储直流电能，无法为交流负载直接供电。因此，为了给负载提供稳定、高质量的电能和满足交流负载用电，需要在发电机和负载之间加入电力变换装置，这种电力变换装置主要由整流器、逆变器、控制器、蓄电池等组成。

小型风力发电系统作为农村能源的组成部分，它的推广应用对于改善用电结构，特别是边远山区的生产、生活用能，推动生态环境建设诸领域的发展将发挥积极作用，因此具有广阔的市场前景。风能具有随机性和不确定性，风力发电系统是一个复杂系统。简化小型风力发电系统的结构、降低成本、提高可靠性及实现系统优化运行，对于小型风力风力发电系统的推广具有非常重要意义。

风力发电机是集电气、机械、空气动力学等各学科于一体的综合产品，各部分紧密联系，息息相关。风力机维护的好坏直接影响到发电量的多少和经济效益的高低；风力机本身性能的好坏，也要通过维护检修来保持，维护工作及时有效可以发现故障隐患，减少故障的发生，提高风机效率。

风机维护可分为定期检修和日常排故维护两种方式。

1、风机的定期检修维护

定期的维护保养可以让设备保持**期的状态，并延长风机的使用寿命。定期检修维护工作的主要内容有：风机联接件之间的螺栓力矩检查（包括电气连接），各传动部件之间的润滑和各项功能测试。

风机在正常运行中时，各联接部件的螺栓长期运行在各种振动的合力当中，极易使其松动，为了不使其在松动后导致局部螺栓受力不均被剪切，必须定期对其进行螺栓力矩的检查。在环境温度低于-5℃时，应使其力矩下降到额定力矩的80%进行紧固，并在温度高于-5℃后进行复查。一般对螺栓的紧固检查都安排在无风或风小的夏季，以避开风机的高出力季节。

风机的润滑系统主要有稀油润滑（或称矿物油润滑）和干油润滑（或称润滑脂润滑）两种方式。风机的齿轮箱和偏航减速齿轮箱采用的是稀油润滑方式，其维护方法是补加和采样化验，若化验结果表明该润滑油已无法再使用，则进行更换。干油润滑部件有发电机轴承，偏航轴承，偏航齿等。这些部件由于运行温度较高，极易变质，导致轴承磨损，定期维护时，必须每次都对其进行补加。另外，发电机轴承的补加剂量一定要按要求数量加入，不可过多，防止太多后挤入电机绕组，使电机烧坏。

定期维护的功能测试主要有过速测试，紧急停机测试，液压系统各元件定值测试，振动开关测试，扭缆开关测试。还可以对控制器的极限定值进行一些常规测试。

定期维护除以上三大项以外，还要检查液压油位，各传感器有无损坏，传感器的电源是否可靠工作，闸片及闸盘的磨损情况等方面。

2、日常排故维护

风机在运行当中，也会出现一些故障必须到现场去处理。

首先要仔细观察风机内的安全平台和梯子是否牢固，有无连接螺栓松动，控制柜内有无糊味，电缆线有无位移，夹板是否松动，扭缆传感器拉环是否磨损破裂，偏航齿的润滑是否干枯变质，偏航齿轮箱、液压油及齿轮箱油位是否正常，液压站的表计压力是否正常，转动部件与旋转部件之间有无磨损，各油管接头有无渗漏，齿轮油及液压油的滤清器的指示是否在正常位置等。

第二是听，听一下控制柜里是否有放电的声音，有声音就可能是有接线端子松动，或接触不良，须仔细检查，听偏航时的声音是否正常，有无干磨的声响，听发电机轴承有无异响，听齿轮箱有无异响，听闸盘与闸垫之间有无异响，听叶片的切风声音是否正常。

第三，清理干净自己的工作现场，并将液压站各元件及管接头擦净，以便于今后观察有无泄漏。

水利发电机是将水的动能和重力势能转换为机械功的动力机械（如：中国的三峡）。在发电这一块**的要数核能发电，不过相对核能污染较大。所以中国广泛还是用煤炭发电。中国煤炭资源吃紧，煤炭价格一直在涨，这也是为什么会有电荒的出现的主要原因。

作发电机运行的同步电机。是一种最常用的交流发电机。在现代电力工业中，它广泛用于水力发电、火力发电、核能发电以及柴油机发电。由于同步发电机一般采用直流励磁，当其单机独立运行时，通过调节励磁电流，能方便地调节发电机的电压。若并入电网运行，因电压由电网决定，不能改变，此时调节励磁电流的结果是调节了电机的功率因数和无功功率。

同步发电机的定子、转子结构与同步电机相同，一般采用三相形式，只在某些小型同步发电机中电枢绕组采用单相。

因大多数发电机与原动机同轴联动，火电厂都用高速汽轮机作原动机，所以汽轮发电机通常用高转速的2极电机，其转速达3000转/分（在电网频率为60赫时，为3600转/分）。核电站多用4极电机，转速为1500转/分（当电网频率为60赫时，为1800转/分）。为适应高速、高功率要求，高速同步发电机在结构上一是采用隐极式转子，二是设置专门的冷却系统。

隐极式转子：外表呈圆柱形，在圆柱表面开槽以安放直流励磁绕组，并用金属槽楔固紧，使电机具有均匀的气隙。由于高速旋转时巨大的离心力，要求转子有很高的机械强度。隐极式转子一般由高强度合金钢整块锻成，槽形一般为开口形，以便安装励磁绕组。在每一个极距内约有1/3部分不开槽，形成大齿；其余部分的齿较窄，称做小齿。大齿中心即为转子磁极的中心。有时大齿也开一些较小的通风槽，但不嵌放绕组；有时还在嵌线槽底部铣出窄而浅的小槽作为通风槽。隐极式转子在转子本体轴向两端还装有金属的护环和中心环。护环是由高强度合金制成的厚壁圆筒，用以保护励磁绕组端部不至被巨大的离心力甩出；中心环用以防止绕组端部的轴向移动，并支撑护环。此外，为了把励磁电流通入励磁绕组，在电机轴上还装有集电环和电刷。

冷却系统：由于电机中能量损耗和电机的体积成正比，它的量级与电机线度量级的三次方成比例，而电机散热面的量级只是电机线度量级的二次方。因此，当电机尺寸增大时（受材料限制，增大电机容量就得加大其尺寸），电机每单位表面上需要散发的热量就会增加，电机的温升将会提高。在高速汽轮发电机中，离心力将使转子表面和转子中心孔表面产生巨大的切向应力，转子直径越大，这种应力也越大。因此，在锻件材料允许的应力极限范围内，2极汽轮发电机的转子本体直径不能超过1250毫米。大型汽轮发电机要增大单机容量，只有靠增加转子本体的长度（即用细长的转子）和提高电磁负荷来解决。转子长度可达8米，已接近极限。要继续提高单机容量，只能是提高电机的电磁负荷。这使大型汽轮发电机的发热和冷却问题变得特别突出。对于50000千瓦以下的汽轮发电机，多采用闭路空气冷却系统，用电机内的风扇吹拂发热部件降温。对于容量为5～60万千瓦的发电机，广泛使用氢冷。氢气（纯度99%）的散热性能比空气好，用它来取代空气不仅散热效果好，而且可使电机的通风摩擦损耗大为降低，从而能显著提高发电机的效率。但是，采用氢冷必须有防爆和防漏措施，这使电机结构更为复杂，也增加了电极材料的消耗和成本。此外，还可采用液体介质冷却，例如水的相对冷却能力为空气的50倍，带走同样的热量，所需水的流量比空气小得多。因此，在线圈里采用一部分空心导线，导线中通水冷却，就可以大大降低电机温升，延缓绝缘老化，增长电机寿命。

多数由较低速度的水轮机或柴油机驱动。电机磁极数由4极到60极，甚至更多。对应的转速为1500～100转/分及以下。由于转速较低，一般都采用对材料和制造工艺要求较低的凸极式转子。

凸极式转子的每个磁极常由1～2毫米厚的钢板叠成，用铆钉装成整体，磁极上套有励磁绕组。励磁绕组通常用扁铜线绕制而成。磁极的极靴上还常装有阻尼绕组。它是一个由极靴阻尼槽中的裸铜条和焊在两端的铜环形成的一个短接回路。磁极固定在转子磁轭上，磁轭由铸钢铸成。凸极式转子可分为卧式和立式两类。大多数同步电动机、同步调相机和内燃机或冲击式水轮机拖动的发电机，都采用卧式结构；低速、大容量水轮发电机则采用立式结构。

卧式同步电机的转子主要由主磁极、磁轭、励磁绕组、集电环和转轴等组成。其定子结构与异步电机相似。立式结构必须用推力轴承承担机组转动部分的重力和水向下的压力。大容量水轮发电机中，此力可高达四、五十兆牛（约相当于四、五千吨物体的重力），所以这种推力轴承的结构复杂，加工工艺和安装要求都很高。按照推力轴承的安放位置，立式水轮发电机分为悬吊式和伞式两种。悬吊式的推力轴承放在上机架的上部或中部，在转速较高、转子直径与铁心长度的比值较小时，机械上运行较稳定。伞式的推力轴承放在转子下部的下机架上或水轮机顶盖上。负重机架是尺寸较小的下机架，可节约大量钢材，并能降低从机座基础算起的发电机和厂房高度。

同步发电机的并联运行 同步发电机绝大多数是并联运行，并网发电的。各并联运行的同步发电机必须频率、电压的大小和相位都保持一致。否则，并联合闸的瞬间，各发电机之间会产生内部环流，引起扰动，严重时甚至会使发电机遭受破坏。但是，两台发电机在投入并联运行以前，一般说来它们的频率与电压的大小和相位是不会完全相同的。为了使同步发电机能投入并联运行，首先必须有一个同步并列的过程。同步并列的方法可分为准同步和自同步两种。同步发电机在投入并联运行以后，各机负载的分配决定于发电机的转速特性。通过调节原动机的调速器，改变发电机组的转速特性，即可改变各发电机的负载分配，控制各发电机的发电功率。而通过调节各发电机的励磁电流，可以改变各发电机无功功率分配和调节电网的电压。

永磁同步风力发电机由于机械损耗小、运行效率高、维护成本低等优点成为继双馈感应风电机组之后的又一重要风力发电机型受到广泛关注，并逐渐开始投入使用。永磁同步风力发电系统基本结构如图1所示，它主要由风力机、永磁同步发动机、变频器和变压器组成。

永磁同步风力发电的基本原理，就是利用风力带动风力机叶片旋转，拖动永磁同步发电机的转子旋转，实现发电。永磁同步风力发电系统和笼型变速恒频风力发电系统类似，只是所采用的发电机为永磁式发电机，转子为永磁式结构，不需外部提供励磁电源，提高了效率。它的变频恒速控制是在定子回路中实现的，把永磁同步发电机的变频的交流电通过变频器转变为电网同频的交流电，实现风力发电的并网，因此变频器的容量与系统的额定容量相同。

在过去的几十年里，由于永磁材料性能和电力电子装置的改善，永磁同步发电机已变得越来越具吸引力了。采用永磁同步发电机的风力发电系统具有以下特点：

1、永磁同步发电机系统不需要励磁装置，具有重量轻、效率高、功率因数高、可靠性好等优点；

2、变速运行范围宽，即可超同步运行也可以亚同步运行；

3、转子无励磁绕组，磁极结构简单、变频器容量小，可以做成多极电机；

4、同步转速降低，使风轮机和永磁发电机可直接耦合，省去了风力发电系统中的齿轮增速箱，减小了发电机的维护工作并降低噪声，使直驱永磁风力发电机系统。

适用场合：

1、在电力设施匮乏、交通不便、缺乏常规燃料，但风力资源丰富的地区，可以解决部分用电问题，如为高速公路照明设备提供电源等；

2、在单机容量比较小的风场，永磁同步发电系统能够高效并网发电；

3、为农村、牧区、边防哨所、气象台站等偏远、负载较轻的用户，提供交流或直流电源。

在日常生活中，用交流发电机来供用电设备使用时，常发生用电设备不能正常工作的情况,其原因是发电机输出的交流电不够稳定，这时候需要电力稳压器来稳定电压，也就是日常生活中常用到的交流稳压电源，交流稳压电源能使发电机的输出电压精度稳定到用电设备正常工作所允许的范围。

交流发电机的构造稍显复杂。但是不论它是单相还是三相，都是由下列几个主要部分组成：

⑴激磁部分：包括激磁机和磁场部分。

⑵电枢部分。

⑶机壳部分：包括装置备部分的铁架和机座。

异步发电机又称“感应发电机”。利用定子与转子间气隙旋转磁场与转子绕组中感应电流相互作用的一种交流发电机。其转子的转向和旋转磁场的转向相同，但转速略高于旋转磁场的同步转速。常用作小功率水轮发电机。

交流励磁发电机由于转子方采用交流电压励磁，使其具有灵活的运行方式，在解决电站持续工频过电压、变速恒频发电、抽水蓄能电站电动-发电机组的调速等问题方面有着传统同步发电机无法比拟的优越性。交流励磁发电机主要的运行方式有以下三种：

1） 运行于变速恒频方式；

2） 运行于无功大范围调节的方式；

3） 运行于发电-电动方式。

随着电力系统输电电压的提高，线路的增长，当线路的传输功率低于自然功率时，线路和电站将出现持续的工频过电压.为改善系统的运行特性，不少技术先进的国家，在6"世纪A"年代初开始研究异步发电机在大电力系统中的应用问题，并认为大系统采用异步发电机后，可提高系统的稳定性，可靠性和运行的经济性.

异步发电机由于维护方便，稳定性好，常用作并网运行的小功率水轮发电机。当用原动机将异步电机的转子顺着磁场旋转方向拖动，并使其转速超过同步转速时，电机就进入发电机运行，并把原动机输入的机械能转变成电能送至电网。这时电机的励磁电流取自电网。

异步发电机也可以并联电容，靠本身剩磁自行励磁，独立发电（见图），这时发电机的电压与频率由电容值、原动机转速和负载大小等因素决定。当负载改变，一般要相应地调节并联的电容值，以维持电压稳定。由于异步电机并联电容时，不需外加励磁电源就可独立发电，故在负荷比较稳定的场合，有可取之处。例如可用作农村简易电站的照明电源或作为备用电源等。

测速发电机是一种测量转速的微型发电机，他把输入的机械转速变换为电压信号输出，并要求输出的电压信号与转速成正比。

测速发电机的分类：测速发电机分为直流测速发电机和交流测速发电机两大类。

直流测速发电机：直流测速发电机本质上是一种微型直流发电机，按定子磁极的励磁方式分为电磁式和永磁式。直流测速发电机的工作原理与一般直流发电机相同。

交流测速发电机：交流异步测速发电机的转子结构有笼型的，也有杯型的，在控制系统中多用空心杯转子异步测速发电机。空心杯转子异步测速发电机定子上有两个在空间上相互差90°电角度的绕组，一为励磁绕组，另一为输出绕组。

交流异步测速发电机的误差主要有：

非线性误差：由于直轴磁通变化使测速发电机产生非线性误差；

剩余电压：实际运行中，转子静止时，测速发电机输出一个较小的电压；

相位误差：由于励磁绕组的漏抗、空心杯转子的漏抗使输出电压与励磁电压的相位不同。

交流同步测速发电机分为：永磁式、感应式和脉冲式。

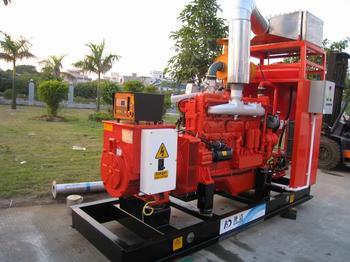

柴油发电机组是一种独立的发电设备，系指以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械。整套机组一般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成。整体可以固定在基础上，定位使用，亦可装在拖车上，供移动使用。 柴油发电机组属非连续运行发电设备，若连续运行超过12h，其输出功率将低于额定功率约90%。
